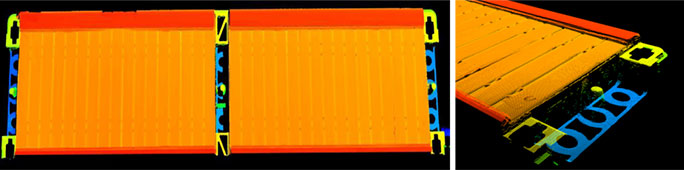

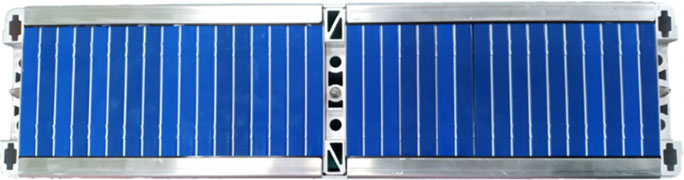

模組Pack段工藝流程中，模組組裝后需對所有電芯底面進行整體平面度檢測，以及四個固定角支撐端板進行共面度檢測，防止后續裝車不良。
檢測要求：平面度：公差管控0~0.3mm；
端板共面度：公差管控0~0.2mm。
相機型號：3D線掃激光傳感器。
Z向精度：20um。
掃描速度：160mm/s; 檢測時間：3.5s。

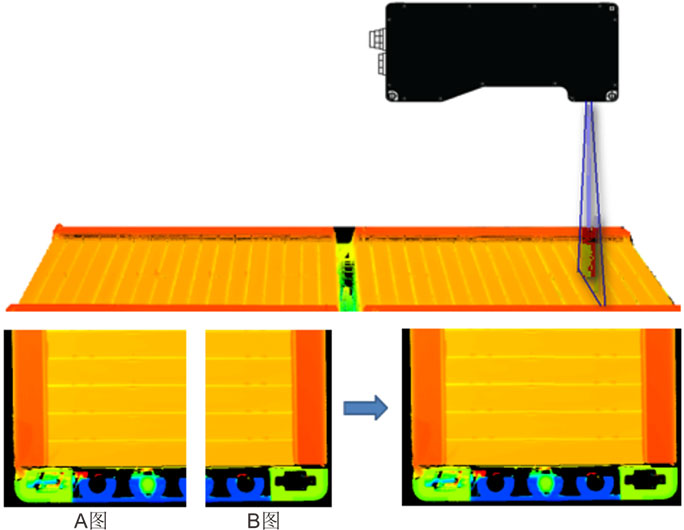

跟據模組產品的寬度及精度要求不同，可選擇使用大視野單次掃描方案與小視野多次掃描拼接方案。
檢測方法：采用最小二乘法測量模組底面平面度與端板共面度。
動態重復精度：0.02mm。
測量精度：0.03mm。
